Bonjour,
je voudrai savoir si la carte arpower peut correspondre à mon besoin.
Je veux piloter 2 rubans de led type 24vdc RGBW ou RGBCCT soit 5 ou 6 fils (le 24vdc et 4 ou 5 gnd variable (pas sur qu il faut dire gnd variable...) pour les différentes couleurs).
j'utilise qlab5 sur mac pour piloter en artnet l'arpshuino 32.
J'utilise l'arpshuino 32 avec ses sorties paramétré en pwm pour piloter les différentes couleurs de mon ruban.
Mon ruban est en 24v donc j'imagine que les signaux pwm sont en 24v...(pas sur de moi)
Je comprends pas bien les dernières image de la présentation de votre carte arpower...
le câblage avec le fil jaune ...mais je sens que je suis pas loin de comprendre
désolé si mes questions sont triviales mais je cherche et je trouve pas la réponse...
Bonne journée
Explication fonctionnement L'arpower ?
Re: Explication fonctionnement L'arpower ?
Bonjour Alchypit,
déjà je te confirme que l'arpower est parfaitement adapté au ruban RGBW, RGBCCT ou autre, quel que soit la tension.
Le signal PWM envoyé par l'arpschuino32 est en 3.3v.
Une chose importante à comprendre, c'est que la gradation (qui est en fait un hachage très rapide) se fait par la masse.
Donc on relie le +12v (ou le +24v) du ruban directement à 'alim. La masse de l'alim à l'arpower. Et les différentes sorties de l'arpower au différentes couleurs du ruban.
Donc rien n’empêche de mettre par exemple un ruban 12V et un ruban 24v sur le même arpower.
déjà je te confirme que l'arpower est parfaitement adapté au ruban RGBW, RGBCCT ou autre, quel que soit la tension.
Le signal PWM envoyé par l'arpschuino32 est en 3.3v.
Une chose importante à comprendre, c'est que la gradation (qui est en fait un hachage très rapide) se fait par la masse.
Donc on relie le +12v (ou le +24v) du ruban directement à 'alim. La masse de l'alim à l'arpower. Et les différentes sorties de l'arpower au différentes couleurs du ruban.
Donc rien n’empêche de mettre par exemple un ruban 12V et un ruban 24v sur le même arpower.
Re: Explication fonctionnement L'arpower ?
Les illustrations sur le site sont un peu anciennes mais le fil jaune c'est la masse gradué.
Re: Explication fonctionnement L'arpower ?

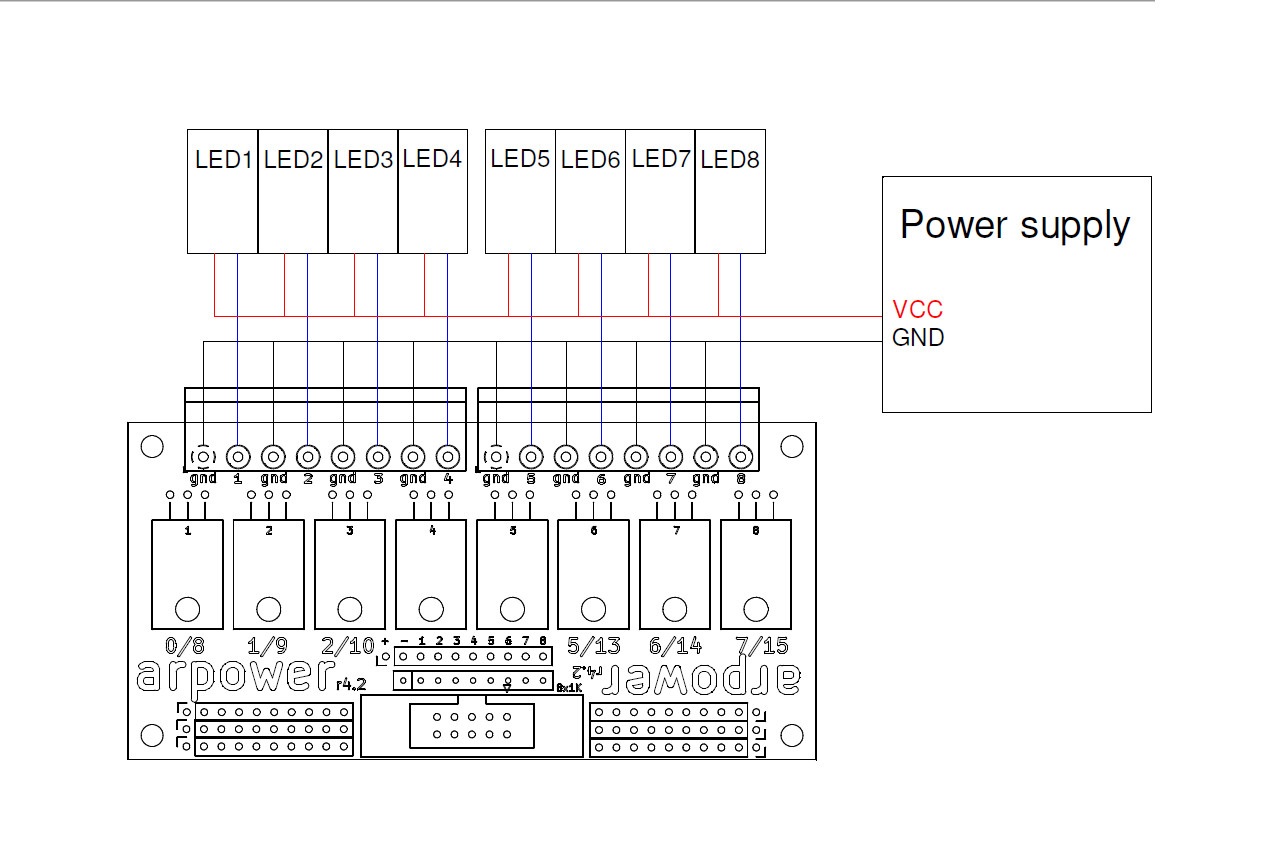

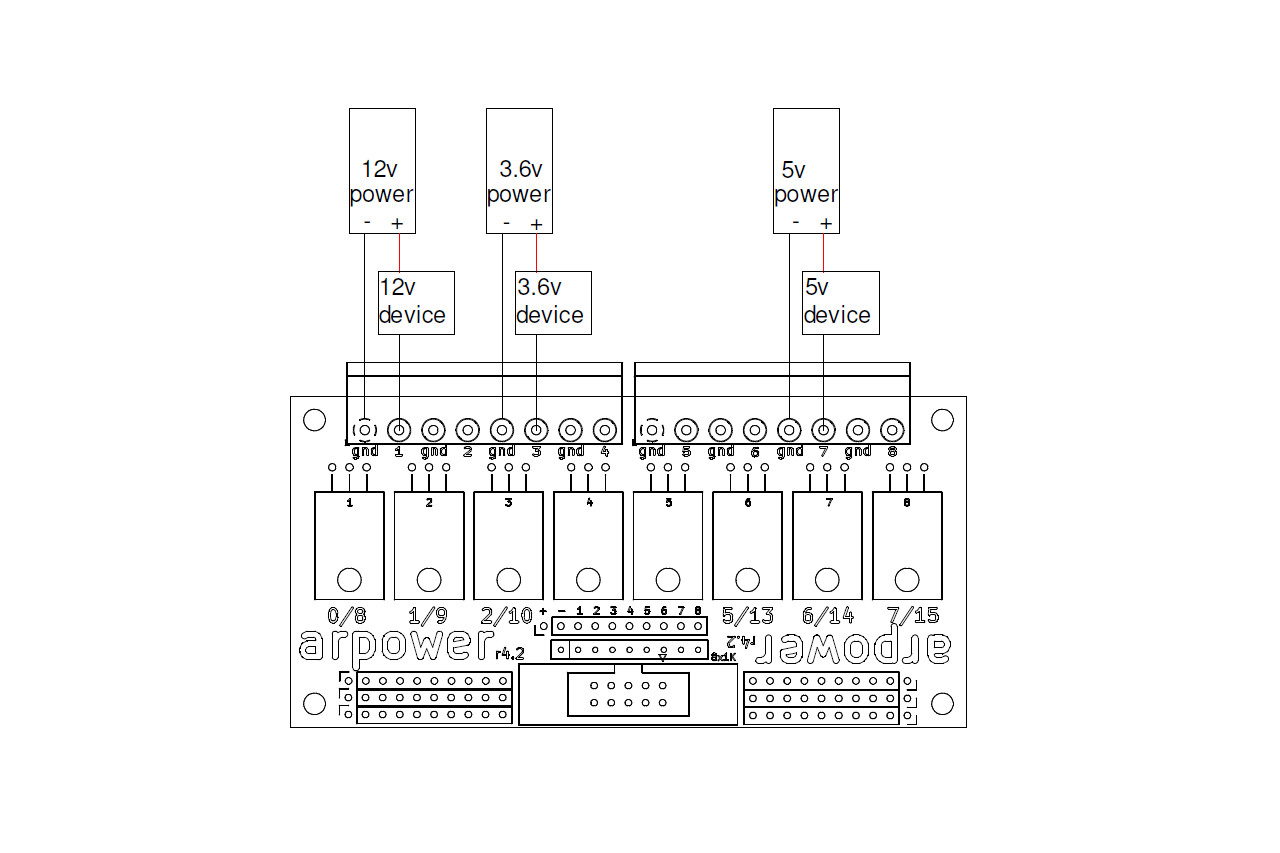

Voici des illustrations plus récentes;
Je les mettrai sur le site bientôt, on doit refaire la page arpower.
Je les mettrai sur le site bientôt, on doit refaire la page arpower.
- wiring-arpower.jpg (126.39 Kio) Vu 2927 fois
- wiring-arpower2.jpg (104.27 Kio) Vu 2927 fois
Re: Explication fonctionnement L'arpower ?
Et la je comprends tout
merci c'est clair, ca résonne aussi avec des choses lu ces derniers temps.
Ok parfait, je vais bientôt tester je pense merci pour les schémas c'est top.
Bonne soirée
merci c'est clair, ca résonne aussi avec des choses lu ces derniers temps.Ok parfait, je vais bientôt tester je pense merci pour les schémas c'est top.
Bonne soirée
